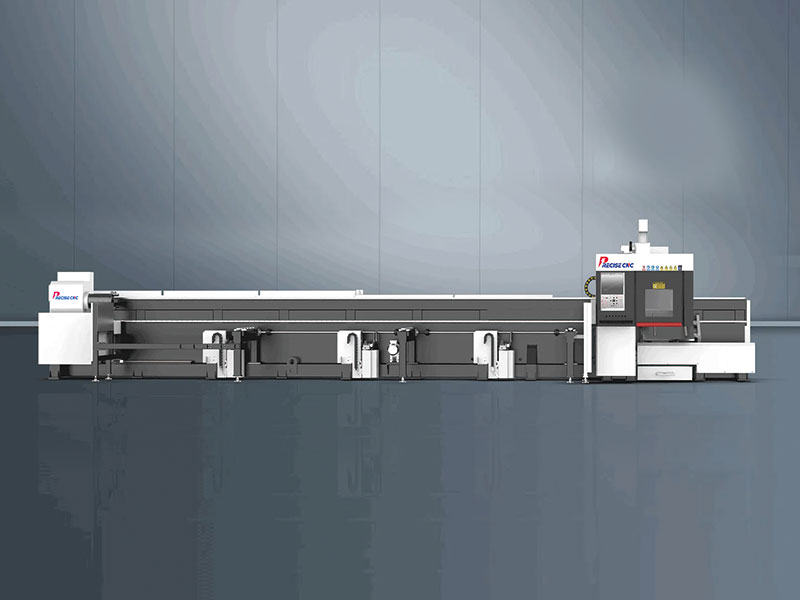

제품 이름 : 2 척 사이드 매달린 레이저 튜브 커팅 머신
모델 : PR-TFA6018, PR-TFA6026, PR-TFA9028, PR-TFA12036
레이저 파워 : 1 ~ 30kW
치수 (in) : 11600x5000x2950, 11600x5000x2950, 14600x4000x2950, 28515x4000x3500
응용 프로그램 : 주방 용품 제조, 농업 기계, 가구 제조, 건축 산업, 자동차 제조, 항공 우주 산업, 조선 산업, 철도 시설, 석유 산업, 스포츠 장비
제품 사양
| 모델 번호 | PR-TFA6018 | PR-TFA6026 | PR-TFA9028 | PR-TFA12036 | |||
| 파이프 직경 (MM) | φ 口 10 ~ 180 | φ 口 15 ~ 250 | φ 口 15 ~ 280 | φ 口 30 ~ 350 | |||
| 절단 테일링 | ≥35mm | ||||||
| 로드 베어링 용량 | 240kg | 300kg | 500kg | 1850kgs | |||
| 최대로드 길이 | 6400 | 6400 | 9400 | 12400 | |||
| 최대로드 길이 | 6000 | 6000 | 9000 | 12000 | |||
| 치수 (mm) | 11600x5000x2950 | 11600x5000x2950 | 14600x4000x2950 | 28515x4000x3500 | |||
| 레이저 파워 | 1 ~ 30kW | ||||||
| 파이프 유형 | 둥근 튜브, 사각형 튜브, 직사각형 튜브, H 빔, I- 빔, 채널 강, 앵글 강 및 다양한 특수 모양의 튜브. | ||||||
2 척의 측면에 매달리는 레이저 튜브 절단 기계 기능 및 장점
정적 절단
ACME TF 시리즈를 선택 해야하는 이유
2 척의 측면 매달린 레이저 튜브 절단 기계 샘플
2 척의 측면 매달린 레이저 튜브 절단 기계 응용 프로그램
2 척의 측면 레이저 튜브 절단 기계 평가
2 척의 측면 매달린 레이저 튜브 절단기 FAQ
A : 파이버 레이저 절단기의 작동 원리는 고성능 레이저 빔을 사용하여 절단되는 재료를 녹이거나 화상 또는 기화시키는 데 기반을두고 있습니다. 다음은 프로세스의 고장입니다.
1. LASER 생성 : 기계는 광섬유 레이저 소스를 사용하여 레이저 빔을 생성합니다. 레이저 소스는 일반적으로 다이오드로부터 빛으로 펌핑되는 섬유 레이저 (예 : YAG 또는 YTTERBIUM 도핑 섬유)를 사용합니다. 그런 다음 레이저 빔은 광섬유 케이블을 통해 전송됩니다.
2. 빔 포커싱 : 레이저 빔은 거울 세트와 포커싱 렌즈를 사용하여 재료에 지시되고 집중됩니다. 집중 빔은 에너지 밀도가 매우 높으며 재료 표면의 작은 지점에 집중할 수 있습니다.
3. 마수의 상호 작용 : 레이저 빔이 재료에 부딪히면 표면을 빠르게 가열하여 재료가 녹거나 타거나 기화됩니다. 절단 영역은 일반적으로 보조 가스 (질소, 산소 또는 압축 공기와 같은)에 의해 도움이되며, 이는 용융 물질을 날려 버리고 절단 품질을 향상시키는 데 도움이됩니다.
4. 컷팅 공정 : 레이저 빔이 재료를 가로 질러 움직일 때 열은 빔 경로에서 재료를 녹이거나 기화시킵니다. 절단 헤드는 일반적으로 CNC 시스템에 의해 제어되는데, 이는 레이저 빔을 정확하게 안내하여 원하는 경로를 따라 절단합니다.
5. 쿨링 : 절단 과정에서 레이저 컷 영역 주변의 재료가 냉각되어 신속하게 굳어 지므로 최소한의 왜곡으로 깨끗하고 정확한 절단이 가능합니다.
섬유 레이저 절단 기계는 특히 스테인레스 스틸, 알루미늄 및 탄소강과 같은 금속을 절단 할 때 높은 절단 정밀도, 속도 및 효율에 선호됩니다. 절단 영역에 에너지를 단단히 집중시키는 섬유 레이저의 능력은 고품질, 좁은 kerf 너비 및 최소 열 영향 구역 (HAZ)을 초래합니다.
