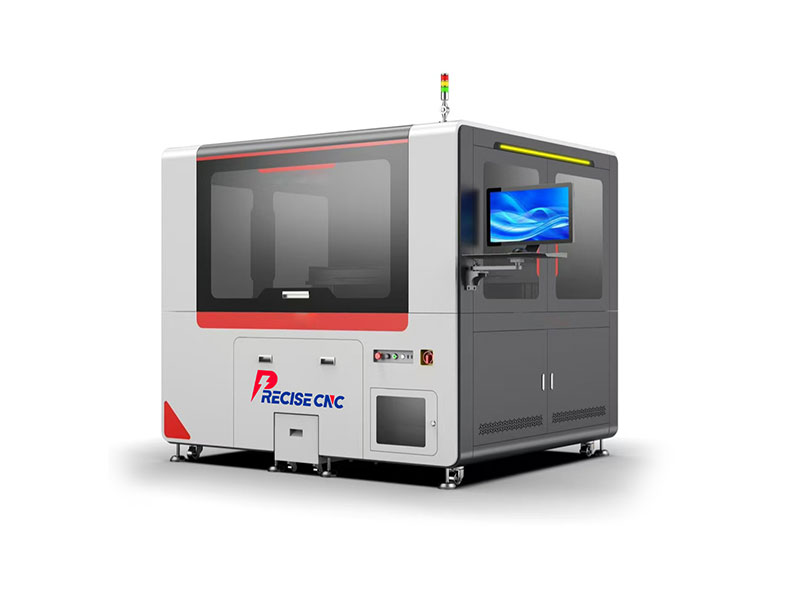

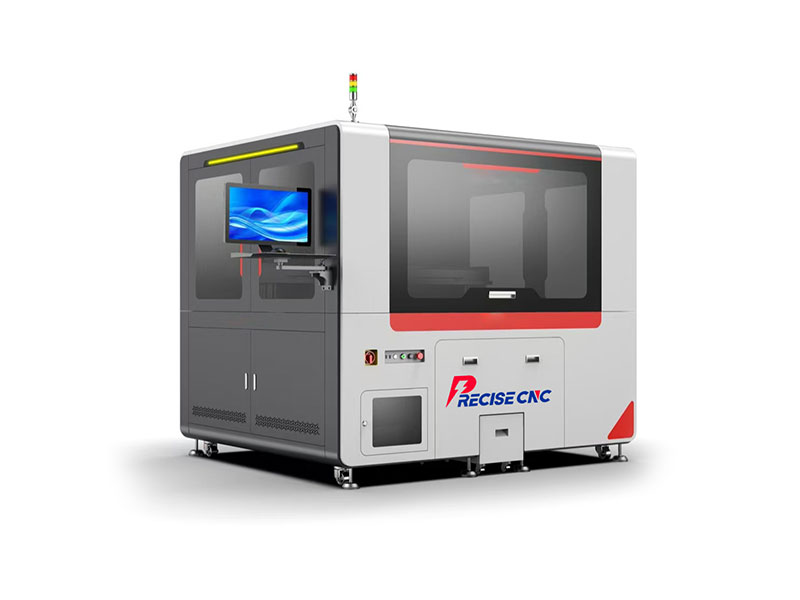

제품 이름 : 녹색 피코 초 유리 레이저 드릴링 머신
모델 : PR-GLD40, PR-GLD60, PR-GLD80
레이저 전원 : 40W/60W/80W
응용 프로그램 : 소비자 전자 장치, 홈 어플라이언스 유리, 건축 장식 유리, 자동차 유리, 광학 및 태양 유리
귀하의 메시지
일반적인 소개
녹색 피코 초 유리 레이저 드릴링 머신은 초박형 및 단단한 유리 재료의 빠르고 깨끗하며 균열이없는 드릴링 용으로 설계된 고정밀 솔루션입니다. 적외선 파장에서 울트래 피코 초 펄스를 사용하여 열 영향을받는 구역을 최소화하여 부드러운 가장자리와 우수한 구멍 품질을 보장합니다. 디스플레이 패널, 터치 스크린, 카메라 렌즈 및 기타 첨단 유리 구성 요소의 응용 프로그램에 이상적 인이 기계는 R & D 및 대량 생산 환경 모두에 대한 뛰어난 안정성, 미크론 수준 정확도 및 효율적인 성능을 제공합니다.
제품 사양
| 모델 번호 | PR-GLD40 PR-GLD60 PR-GLD80 |
| 레이저 유형 | 녹색 피코 초 레이저 |
| 레이저 파워 | 40W/60W/80W |
| 파장 | 녹색 피코 초 레이저 532 NMNM |
| 펄스 주파수 | 1Hz -1000kHz |
| 맥박 너비 | 2 ~ 50ns |
| 펄스 길이 | ＜ 10ps |
| 구멍 크기 | 80*80mm; 0.1mm 직경 최소 |
| 칩 에지 | 100/150μm |
| 냉각 모드 | 수냉 |
| 브랜드 이름 | 정확한 CNC |
| 레이저 드릴링 헤드 | 베셀 |
| 가속 | 1g |
| 선형 속도 | 최대 1000mm/s |
| 평균 가장자리 붕괴 | <350um |
| 스팟 직경 | 0.6 ± 0.2mm |
| 처리 속도 | 0-2000mm/s |
| 플랫폼 반복 포지셔닝 정확도 | ± 2μm |
| 플랫폼 동적 위치 정확도 | ± 5μm |
| 카메라 포지셔닝 정확도 | ± 0.01mm |
| 적용 가능한 자료 | 울트라 흰색 유리, 일반 흰색 유리, 붕소 유리, 광학 유리, 석영 유리, 스테인드 유리, 라미네이트 및 코팅 유리, 사파이어 유리, 휴대 전화 패널, 카메라 유리 덮개, K9 유리, LCD 스크린 등 |
| 전원 요구 사항 | 220V 1PH 50/60Hz |
| 기계 무게 | 약 3000kg |
유리 레이저 드릴링 머신 메인 구성
| 시각적 정렬 시스템 | ||
| 카메라 | 5000K CCD | |
| 광원 | 링 모양 조절 가능한 밝기 광원 | |
| 포지셔닝 | 자동 정렬에 대한 마크를 인식하십시오 | |
| 정확성 | ≤ ± 3μm | |
| 소프트웨어 저작권 | 정확한 CNC | |
| 파일 형식 | DXF, DWG | |
| 모션 제어 카드 | 고정밀 모션 제어 카드 (PSO 레이저 제어 포함) | |
| PC (컴퓨터) | 산업 제어 컴퓨터, 대만에서 수입 된 마더 보드 | |
| 표시하다 | 19 'AOC LCD 디스플레이 | |
| 키보드 마우스 | 무선 전화 | |
| 하드웨어 구성 시스템 | ||
| 저전압 전기 부품 | 슈나이더, 프랑스 | |
| 전원 전원 공급 장치 | Meanwell | |
| 연기 배기 시스템 | 550W 원심 분리 팬 | |
| 파워 오프 보호 시스템 | PC 측면은 무정전 전원 공급 장치를 업 | |
| 표준 액세서리 | ||
| 도구 키트 | 세트 (렌즈 청소제, 일일 도구 등 포함) | |
| 작동 매뉴얼 | 한 세트의 전자 및 종이 버전 세트 | |
| 냉각기 유지 보수 매뉴얼 | 한 세트의 전자 및 종이 버전 세트 | |
| 보증 카드/적합성 인증서 | 1 세트 | |
| 지도 제작 소프트웨어 | 장치 자체 외에도 사무실 컴퓨터에 설치할 수도 있습니다. | |
판금 레이저 절단 기계 기능 및 장점
유리 레이저 드릴링 머신 비디오
주요 장점 기능
여러 기능을 하나로 통합하여 고객에게 더 많은 가치를 창출합니다.
고급 설계 및 구성
현대적이고 간소화 된 외관이있는 완전히 밀폐 된 통합 구조가 특징입니다.
대리석 또는 화강암베이스 위에 건축되어 구조적 안정성을 보장하기 위해 갠트리 및 기둥 아키텍처를 통합합니다.
인체 공학적이고 사용자 친화적 인 인터페이스
운영자의 편안함과 유용성을 향상 시키도록 설계된 휴먼 중심의 워크 스테이션 레이아웃이 장착되었습니다.
효율적인 작동을 위해 사용자 친화적 인 휴먼 머신 인터페이스를 통합합니다.
정밀도 및 시추 기술
측면 축 CCD 카메라 보조 포지셔닝 시스템을 사용하여 공작물 정렬의 높은 정확도를 보장합니다.
통합 선형 모터 시스템은 고속 드릴링을 지원하여 처리 효율이 크게 증가합니다.
레이저 헤드 및 처리 기능
내부 부품을 환경 노출로부터 보호하고 서비스 수명을 연장하기 위해 양압 밀봉 장치가 장착 된 맞춤형 레이저 드릴링 헤드를 특징으로합니다.
비접촉 처리를 가능하게하여 기계적 응력을 피하고 복잡한 형상 및 마이크로 구멍의 정확한 시추를 허용합니다.
응용 프로그램 범위
스마트 폰 커버 유리, 자동차 디스플레이 유리 및 카메라 렌즈 커버 유리와 같은 강도가 강한 유리 시추.
스마트 폰 사파이어 커버, 카메라 사파이어 렌즈 및 사파이어 라이트 스트립 (LED 조명 용)을 포함한 사파이어 유리 애플리케이션.
필터 및 거울과 같은 다른 광학 유리 유형.
보로 실리케이트 유리, 석영 유리, 흰색 유리, 자동차 거울 및 욕실 유리를 포함한 일반적인 유리 재료.
| 애플리케이션 산업 | 사용 된 유리의 종류 |
| 유리 처리 산업 | 광학/UTG/버드 나무/취성 생체 의학 유리 |
| 부동산 산업 | 건축 장식, 욕실 유리 |
| 자동차 산업 | 자동차 유리/계측 패널 유리 |
| 커뮤니케이션 미디어 산업 | 모바일/시계 사파이어 커버, 카메라/CCTV 렌즈 유리 |
| 가정 기기 산업 | 홈 어플라이언스 유리 패널, 조명 유리 |
| 새로운 에너지 산업 | 태양 광 유리 |
| 유리 유형 | 설명 |
| 매우 명확한 수업 | 탁월한 명확성을 가진 유리 범주를 나타냅니다. |
| 평범한 흰색 유리 | 균일하게 흰색이며 다양한 응용 분야에 종종 사용되는 유리 유리입니다. |
| 높은 붕소 유리 | 높은 붕소 함량으로 알려진 유리 유형의 열 응력에 대한 저항력을 제공합니다. |
| 석영 유리 | 불순물이 낮고 높은 융점 및 화학 물질에 대한 내성과 같은 독특한 특성을 갖는 고순도 유리. |
| 전화 유리 덮개 | 스마트 폰 화면의 커버로 사용되는 보호 유리. |
| 자동차 유리 | 풍력 발전소 또는 창과 같은 자동차 응용 분야에 사용되는 유리. |
| 카메라 유리 덮개 | 카메라 렌즈 또는 디스플레이 스크린 용 보호 유리 덮개. |
| LCD 화면 | 다양한 전자 장치에 사용되는 액정 디스플레이 스크린. |
| K9 유리 | 광학 기기 제조에 자주 사용되는 광학 유리 유형. |
주요 기능
고출력 빨간색 레이저 소스 : 주요 국제 브랜드의 종자 소스를 포함하여 고성능 구성 요소가 장착되어 안정적이고 안정적인 운영을 보장합니다.
비접촉식 드릴링 : 미국에서 수입 된 모든 렌즈를 갖춘 특별히 설계된 유리 드릴링 헤드; 미세한 레이저 반점과 긴 초점 깊이를 제공합니다.
정밀 모션 시스템 : X/Y 축은 선형 모터, 독일 디지털 격자, 대만 볼 스크류 및 가이드 레일 및 이스라엘 드라이버를 채택하여 24/7 안정적인 작동이 가능합니다.
정확한 위치 지정 : 정확한 목표 인식을위한 원격 중심 렌즈와 통합 CCD 정렬 시스템
핵심 장점
정확한 CNC 유리 레이저 드릴링 머신은 자체 개발 된 제어 시스템, 고급 맞춤형 레이저 소스 및 듀얼 구동 선형 모터를 특징으로하여 탁월한 정밀도를 보장합니다. 전통적인 CNC 또는 워터젯 처리와 비교하여 대체 할 수없는 이점을 제공합니다.
레이저 드릴링은 작동하기 쉽고, 완전 자동, 소모품이없고, 오염이없고, 에너지 소비가 적고, 매우 효율적인 비접촉식 프로세스입니다. 대조적으로, 전통적인 CNC 시추는 환경 오염, 높은 공구 마모, 심한 에지 치핑, 높은 스크랩 속도 및 낮은 효율로 어려움을 겪습니다.
정확한 CNC의 레이저 드릴링 머신은 이러한 단점을 완전히 극복하여 제조 비용을 크게 줄이고 제조업체 가공을위한 제품 수익성을 높이고 있습니다.
유리 레이저 드릴링 머신 샘플
유리 레이저 드릴링 머신 애플리케이션
유리 레이저 드릴링 머신 평가
유리 레이저 드릴링 머신 FAQ
A : 우리의 레이저 드릴링 머신은 전자 제품, 자동차 및 의료 산업에 사용되는 사파이어 유리, 보로 실리케이트 유리, 광학 유리 및 울트라 얇은 유리입니다.
