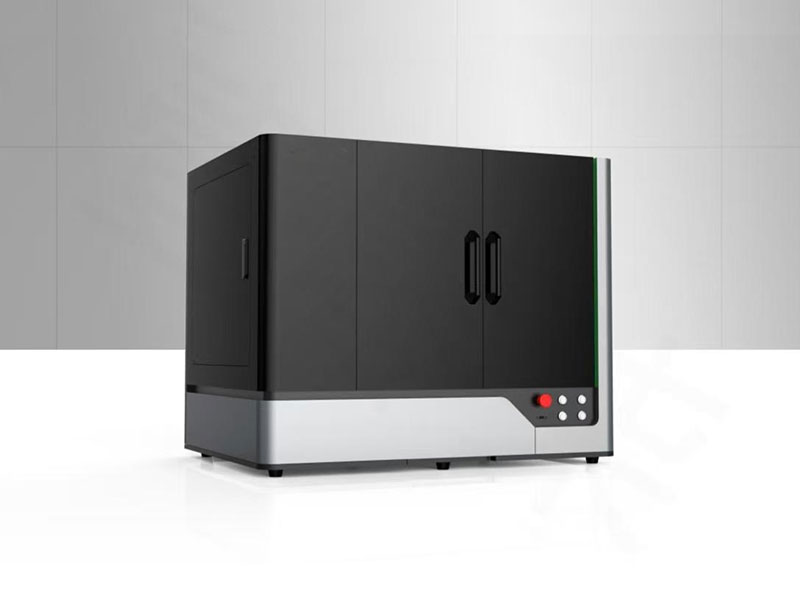

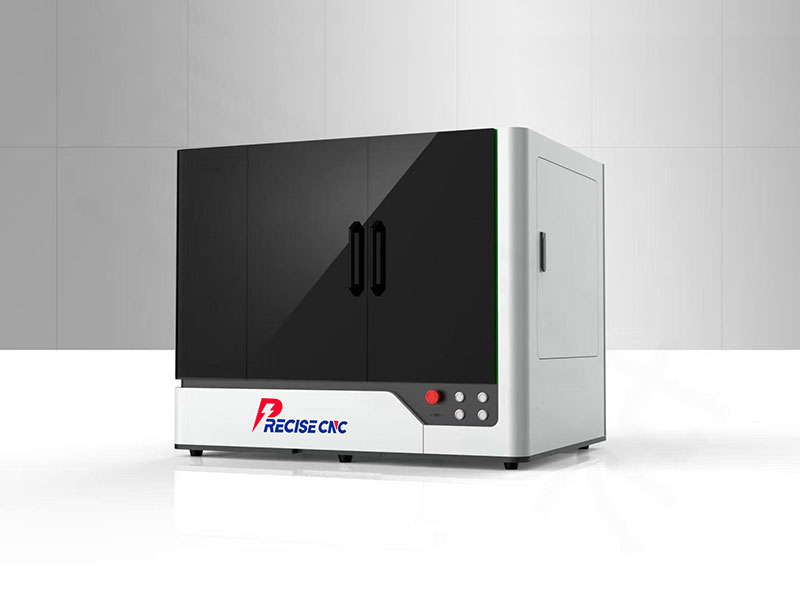

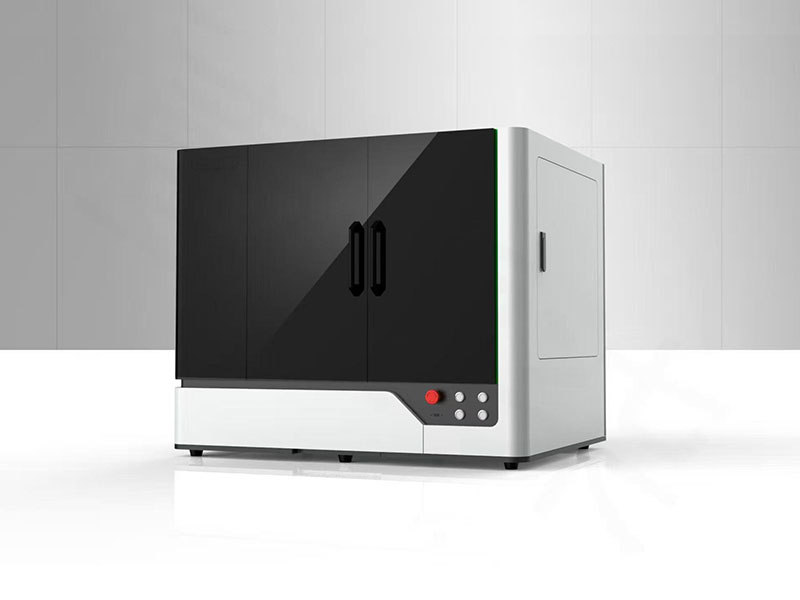

제품 이름 : 정밀 금속 섬유 레이저 절단 기계
모델 : PR-PC2030
레이저 전원 : 800W / 1200W / 1500W
작업 범위 : 200*300mm (사용자 정의 가능)
응용 프로그램 : 주방 용품 제조, 농업 기계, 가구 제조, 건축 산업, 자동차 제조, 항공 우주 산업, 조선 산업, 철도 시설, 석유 산업, 스포츠 장비
제품 사양
| 모델 번호 | PR-PC2030 |
| 레이저 유형 | 섬유 레이저 |
| 레이저 파장 | 1070nm |
| 빔 품질 | <0.373mrad |
| 작업 영역 | 200*300mm (사용자 정의 가능) |
| Z 축 스트로크 | 100mm |
| 레이저 파워 | 800W / 1200W / 1500W |
| 전력 소비 | 3500W 20A |
| 전원 요구 사항 | 220V 1PH 50/60Hz |
| 워크 벤치 축 위치 정확도 | 0.03mm |
| 워크 벤치 축 방향 반복 포지셔닝 정확도 | 0.02mm |
| 가공 정밀도 (1mm 원래 상자 탄소강) | 30mm roundness 치수 차이 ≤0.1mm30mm 인접한 측면 치수 차이 ≤0.04mm190mm 인접한 측면 치수 차이 ≤0.05mm190mm 대각선 크기 차이 ≤0.07mm |
| 최대 연결 속도 | 50m/분 |
| 최대 속도 | 15m/분 |
| 최대 가속도 | 0.5g |
| 총 전력 용량/전류 | 800W 레이저 소스 8.8kw 40a; 1200W 레이저 소스 11kw 50a; 1500W 레이저 소스 11kw 50a |
| 레이저 소스 냉각 유형 | 공기 냉각 |
| Workbench 최대 부하 | 60kg |
| 절단 가스 | 질소 가스 |
| 절단 능력 | ≤3mm은, 금, 알루미늄, 황동, 스테인리스 스틸 등 |
| 시스템 식별 파일 형식 | DXF, DWG, PLT, ENG, G 파일 |
| 차원 | 950*820*780mm |
| 포장 크기 | 1090*1090*950cm |
| 총 중량 | 220kg |
주요 구성
| 목 | 상표 | 브랜드 위치 | 사양 |
| 레이저 소스 | 맥스/JPT | 심천 중국 | 800W / 1200W / 1500W |
| 레이저 절단 시스템 | 버스 시스템에 권한을 부여하십시오 | 상하이, 중국 | |
| 레이저 절단 헤드 | Raytools | 상하이, 중국 | BT200B |
| 선반 침대 | 통합 용접 | 중국 Jinan | KG 이상 |
| 절단 가스 경로 장치 | nnt | 일본 | |
| AC 서류 모터 | 리드 쉐인 | 중국 심천 | 0.40kW 1.27n · m 300r/분 |
| 배기 팬 | Conyson | 중국 심천 | |
| 계전기 | 이지아 | 중국 | |
| 나사 | TBI | 대만, 중국 | |
| 저전압 전기 기기 | 꿀웰 | 미국 | |
| 가이드 레일 | 하이윈 | 대만 중국 | |
| Wi -Fi 무선 원격 제어 | cypcut | 상하이, 중국 | |
| 레이저 절단 기술 데이터베이스 | cypcut | 상하이, 중국 | |
| 비정상 경보 절단 | 예 | ||
| 레이저 비정상 경보 | 예 | ||
| 보조 가스 저압 경보 | 예 | ||
| 전기 구성 요소 | 슈나이더 | 독일 | 산업 등급 |
정밀 금속 섬유 레이저 절단 기계 기능 및 장점
정밀 금속 섬유 레이저 절단 기계 샘플
정밀 금속 섬유 레이저 절단 기계 샘플 응용
정밀 금속 섬유 레이저 절단 기계 평가
정밀 금속 섬유 레이저 절단기 FAQ
A : 파이버 레이저 절단기의 작동 원리는 고성능 레이저 빔을 사용하여 절단되는 재료를 녹이거나 화상 또는 기화시키는 데 기반을두고 있습니다. 다음은 프로세스의 고장입니다.
1. LASER 생성 : 기계는 광섬유 레이저 소스를 사용하여 레이저 빔을 생성합니다. 레이저 소스는 일반적으로 다이오드로부터 빛으로 펌핑되는 섬유 레이저 (예 : YAG 또는 YTTERBIUM 도핑 섬유)를 사용합니다. 그런 다음 레이저 빔은 광섬유 케이블을 통해 전송됩니다.
2. 빔 포커싱 : 레이저 빔은 거울 세트와 포커싱 렌즈를 사용하여 재료에 지시되고 집중됩니다. 집중 빔은 에너지 밀도가 매우 높으며 재료 표면의 작은 지점에 집중할 수 있습니다.
3. 마수의 상호 작용 : 레이저 빔이 재료에 부딪히면 표면을 빠르게 가열하여 재료가 녹거나 타거나 기화됩니다. 절단 영역은 일반적으로 보조 가스 (질소, 산소 또는 압축 공기와 같은)에 의해 도움이되며, 이는 용융 물질을 날려 버리고 절단 품질을 향상시키는 데 도움이됩니다.
4. 컷팅 공정 : 레이저 빔이 재료를 가로 질러 움직일 때 열은 빔 경로에서 재료를 녹이거나 기화시킵니다. 절단 헤드는 일반적으로 CNC 시스템에 의해 제어되는데, 이는 레이저 빔을 정확하게 안내하여 원하는 경로를 따라 절단합니다.
5. 쿨링 : 절단 과정에서 레이저 컷 영역 주변의 재료가 냉각되어 신속하게 굳어 지므로 최소한의 왜곡으로 깨끗하고 정확한 절단이 가능합니다.
섬유 레이저 절단 기계는 특히 스테인레스 스틸, 알루미늄 및 탄소강과 같은 금속을 절단 할 때 높은 절단 정밀도, 속도 및 효율에 선호됩니다. 절단 영역에 에너지를 단단히 집중시키는 섬유 레이저의 능력은 고품질, 좁은 kerf 너비 및 최소 열 영향 구역 (HAZ)을 초래합니다.
